Coupage et perçage thermique
Pour les travaux de coupage et de perçage thermique, ATSC vous proposent une sélection de matériels complets (lances thermiques, porte-lances thermiques, torches de découpe et perçage) et des consommables (électrodes, tuyau d'oxygène blindé, détendeur d'oxygène, robinet, anti-retour d'oxygène).
En complément consultez les équipements de protection (EPI) adaptés aux tâches de coupage/perçage.
Principe de fonctionnement du coupage et perçage thermique
La
technique de coupage et perçage thermique repose sur l’injection
d’oxygène dans un tube métallique bourré de fils en acier. L’extrémité
du tube est mise à feu par la chauffe du tube avec une flamme ou avec un
arc électrique tout en injectant simultanément de l’oxygène.
Une
fois allumée et la flamme entretenue par l’oxygène, la lance thermique
permet la découpe et le perçage de tous les matériaux ferreux ainsi que
les bétons précontraints.
La température de fusion de la lance
thermique varie entre 4 000°C et 5 300 °C selon le diamètre de la lance
thermique et de la composition métallurgique du couple tube- fils en
acier. La variation de température est particulièrement sensible au taux
de carbone contenu dans l’acier ; plus ce taux est élevé, plus la
température de fusion sera élevée.
Cette fusion génère lors de la combustion :
- Une action thermique instantanée provoquée par la fluidification des oxydes et celle du laitier ; la fusion du métal est dès lors immédiate, contrairement à un chalumeau oxygène acétylène qui doit provoquer une oxydation par la chauffe de la pièce avant de pouvoir la découper
- Une action chimique résultant de la combinaison de propriétés chimiques des matériaux avec les oxydes de la lance thermique
- Une action cinétique permettant de pulvériser le laitier par la pression d’oxygène et ainsi expulser la matière en fusion.
Le matériel nécessaire et ses limites de capacité

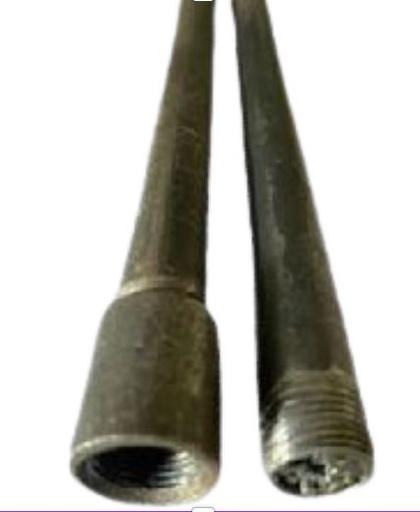

Pour le coupage thermique et le perçage thermique, le choix se fait entre la torche thermique et le porte-lances thermiques.
L’ensemble
torche thermique, qui utilise pour le coupage thermique et le perçage
thermique l’électrode thermique ou la mini-lance thermique d’ATSC, est
constitué d’un :
- Porte-électrodes thermiques
- tuyau d’oxygène blindé
- détendeur d’oxygène
- câble de courant nécessaire pour un amorçage électrique pour le coupage thermique et le perçage thermique
L’ensemble porte-lances thermiques, qui utilise pour le coupage thermique et le perçage thermique des lances thermiques, est constitué d’un :
- porte-lances thermiques
- anti-retour d’oxygène
- robinet
- tuyau d’oxygène blindé gros diamètre
- détendeur d’oxygène très gros débit.
Le coupage thermique
La
technique du coupage thermique est souvent utilisée lorsque les autres
moyens de coupage sont inadaptés en raison de leur coût, de leur lenteur
d’exécution, de leurs trop fortes épaisseurs. Cette technique de
coupage thermique permet également le découpage des aciers inox qui ne
se découpent pas au chalumeau ainsi que les fontes et l’aluminium.
La
découpe thermique sous-marine est une variante particulière du coupage
thermique qui nécessite une source d’énergie en surface.
Le perçage thermique
La
technique de perçage thermique est utilisée essentiellement pour
extraire des axes d’articulation de bras ou de pivots de machines dont
l’extraction s’avère impossible par pression hydraulique ou par chocs
sur l’axe. Elle est aussi utilisée pour percer des avants trous dans des
tôles d’acier très épaisses.
Le principe consiste à affaiblir
l’axe en son centre en enlevant de la matière par fusion contrairement
au perçage – fraisage classique trop long et difficile à mettre en
œuvre.
Les applications du coupage et perçage thermique
On peut recenser principalement les activités et les travaux suivants :
- le débouchage de trous de coulées dans les fonderies
- le démantèlement et la valorisation de déchets dans les centres de recyclage
- le démantèlement de machines outil, d’engins militaires
- les interventions de désincarcération lors de la destruction d’ouvrages sinistrés et d’accidents
- la découpe de blindages et de matrices de presses bloquées
- le perçage d’axes d'engins de transport, de matériels de travaux publics et de grues
- la découpe de piliers et de palplanches dans les applications sous-marines.
Les précautions d'utilisation
Le coupage thermique et le perçage thermique ne présentent pas de danger particulier si les précautions d’usage suivantes sont prises :
- Le périmètre de la zone de travail doit être délimité
- Vérifier systématiquement l’étanchéité du circuit d’oxygène
- Porter des EPI appropriés pour se protéger contre la chaleur convective, les projections de métal en fusion, les ultraviolets, les gaz et les fumées
- Respecter le temps de travail maximum en immersion pour le coupage thermique subaquatique.
